蒸汽主管内积水时，积聚的冷凝水在高速流动的蒸汽携带下会导致管道水锤现象。同时，冷凝水会对管道产生腐蚀；对于用汽设备而言，内部积水除了会造成设备腐蚀和引起水锤外，还会导致设备性能降低。因此，用汽设备和蒸汽主管必须高效疏水。此外，为了避免冷凝水资源、热量的浪费，还应对冷凝水进行回收利用。

此处介绍的冷凝水回收管道的设计是影响冷凝水回收的一个重要环节。

冷凝水回收管道的设计主要取决于设备用汽压力、疏水阀的特性、冷凝水回收主管和设备的相对位置、回收冷凝水的压力等几个因素。

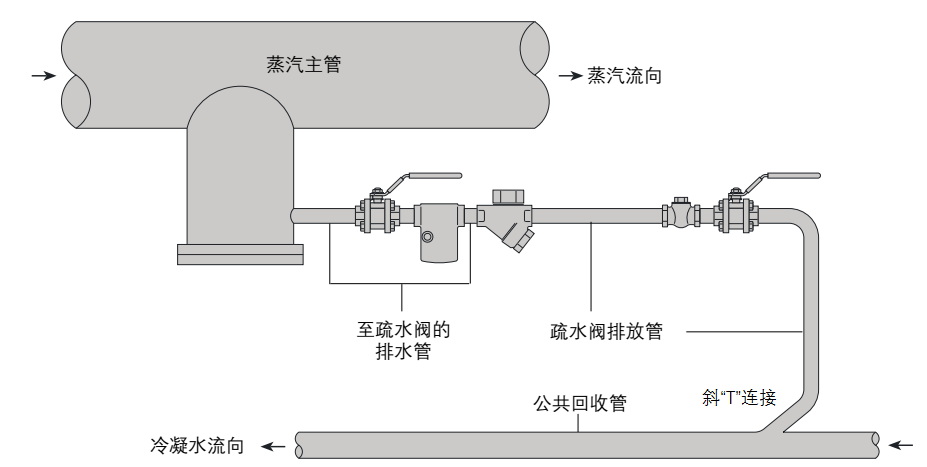

冷凝水回收管道主要分成三部分：疏水阀前的排水管、疏水阀排放管、公共回收管，如下图蒸汽主管的疏水和回收。每部分的设计各有讲究，只有每部分都设计完善才可以保证冷凝水顺利回收。

疏水阀前的排水管

在此段管道内，冷凝水由用汽设备或蒸汽主管集水槽出口通向疏水阀。只要排水管口径大小合适，用汽设备到疏水阀的压力均衡，那么冷凝水便会在排水管内以单相的形式流动至疏水阀前。

设计时，主要有以下四个方面需要注意：

一、由于冷凝水是在重力作用之下沿管道流动的，故而疏水阀应安装在设备出口的下端，疏水阀前排水管也应保持一定向下坡度，便于冷凝水的流动；

二、如若使用热静力式疏水阀，疏水阀前排水管应有约2米的冷却段。

三、如若使用机械式疏水阀，疏水阀前排水管应尽可能地短。如若排水管过长，会导致冷凝水闪蒸产生闪蒸汽阻碍冷凝水顺利到达疏水阀内（产生汽堵）。

四、蒸汽主管疏水应在管道疏水点处布置一集水槽。集水槽与疏水阀之间排水管应水平布置。

疏水阀排放管

疏水阀排放管将疏水阀出口的冷凝水、闪蒸汽排放至冷凝水回收系统内。为便于冷凝水排放，排放管安装时应该令其略向下倾斜。

公共回收管

为便于各路疏水汇集到同一处收集点（如冷凝水罐），需使用一根连接各疏水阀排放管的公共管道，这便是公共回收管。

设计时，主要有以下三个方面需要注意：

一、为减少疏水阀排放管内冷凝水及闪蒸汽排放时对于公共回收管的冲蚀，疏水阀排放管与公共回收管连接处采用斜“T”型连接；

二、公共回收管应沿流动方向向收集点有一定的倾斜度，便于流动；

三、由于疏水阀后是二次蒸汽与冷凝水组成的两相流，而且二次蒸汽比容大得多，因此管道口径往往按照二次蒸汽选择。

注明：本文由孚雷德(北京)蒸汽节能技术有限公司提供
